(TOOL) ObjectAid 플러그인

이클립스에서 원하는 모듈에 대한 클래스 다이어그램을 보고 싶을 땐?

해당 플러그인을 설치해보자~





설치방법

https://www.objectaid.com/home



ObjectAid UML Explorer



www.objectaid.com

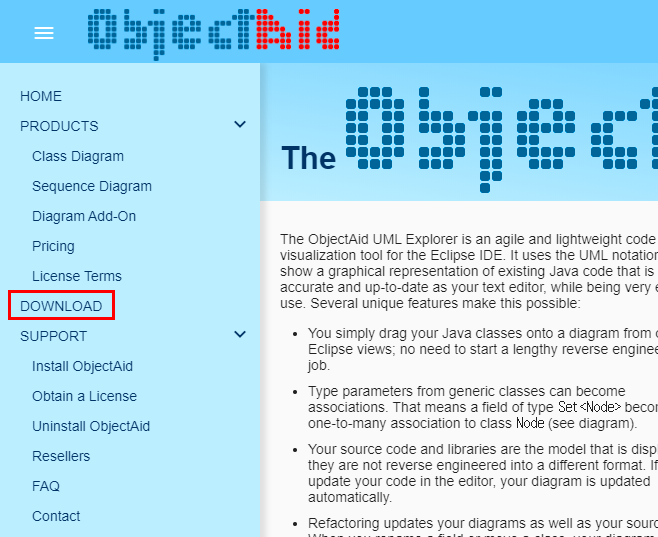

위의 사이트에 접속하여 DOWNLOAD 페이지로 이동~

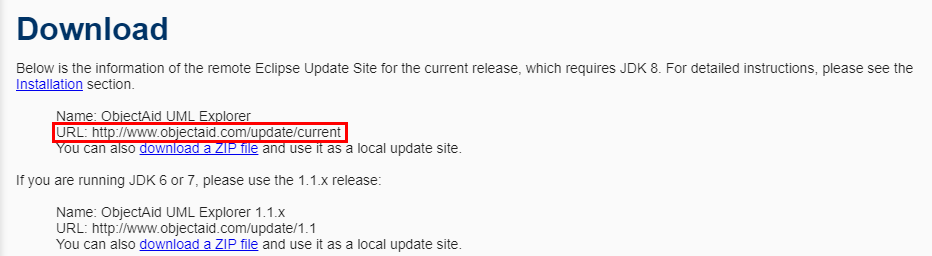

아래 URL을 복사


이제 이클립스에서 본격적으로 플러그인을 설치해보자!

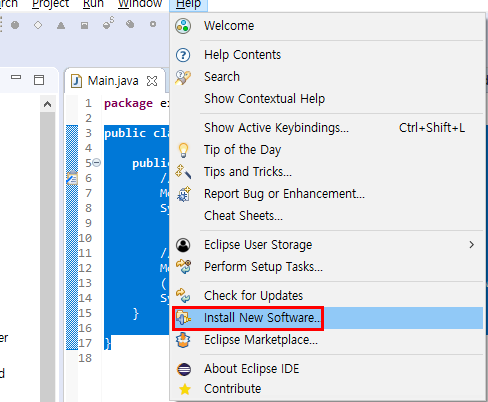

이클립스 실행 후 Help > Install New SoftWare 클릭

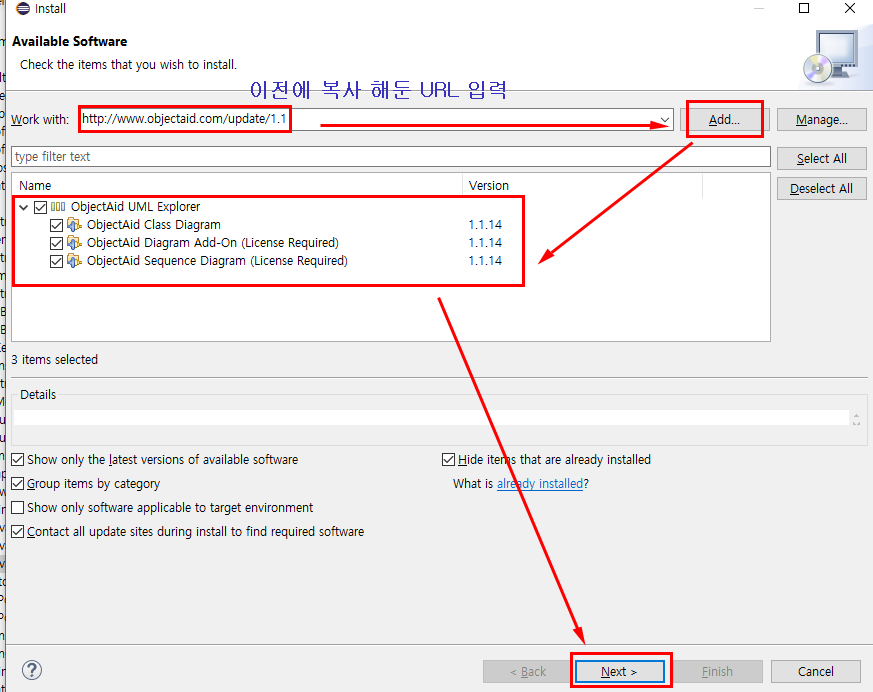

이전에 복사해둔 URL을 Work with: 에 입력 후 Add 후 Pending 된 개체들 선택 후 Next 클릭!

거의 다 왔다! 이 과정을 거치면 재 시작 여부를 물어보는데 재 시작을 한번 한다!

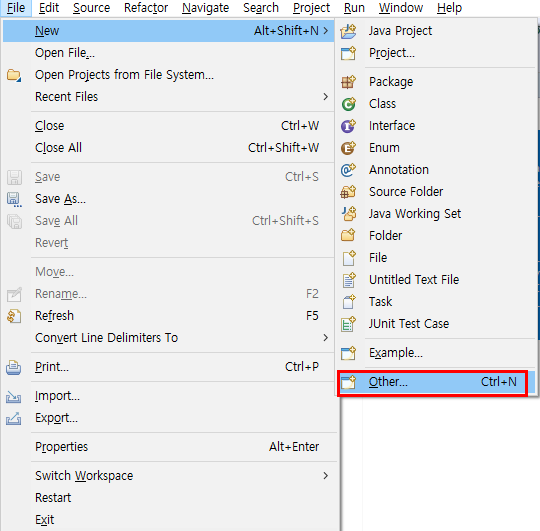

재 시작 이후에 File - New - Other로 들어가서 설치한 내용을 적용시켜보자

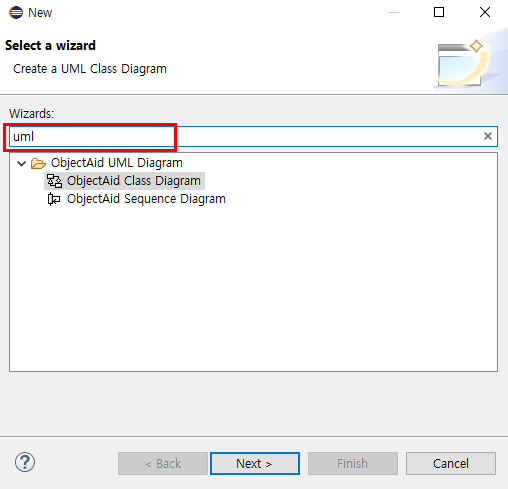

아래 창이 뜨게 되는데 uml이라 입력하면 다운로드한 ObjectAid UML Diagram이 나타난다!!!

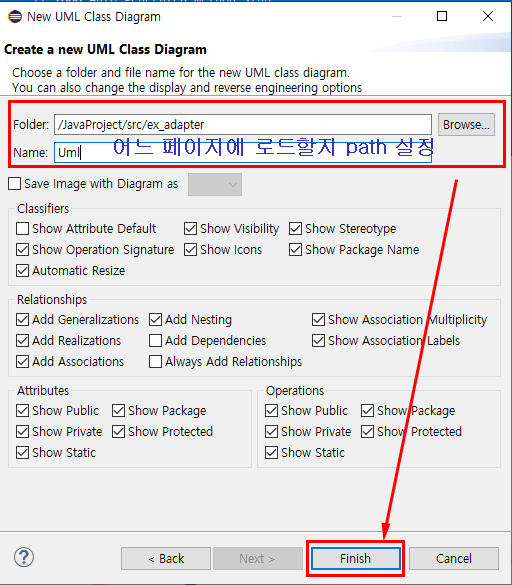

아래와 같이 Path 설정을 한다.


생성되었다!! 이제 사용만 하면 된다!

uml.ucls 클릭하고 원하는 모듈을 드래그하면 끝!!

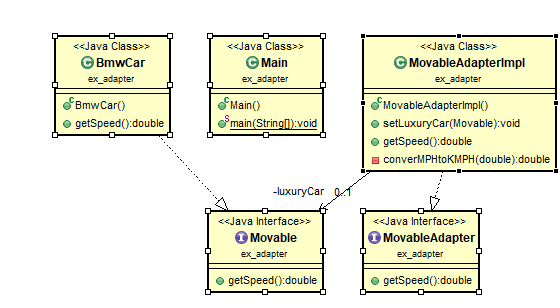

생성 완료!!



뭔가 손이 많이 가긴 하지만 한번 설정해두면 간편하게 UML 다이어그램을 그릴 수 있기 때문에 한번 즈음은 시도해볼 만하다 ㅎㅎ
